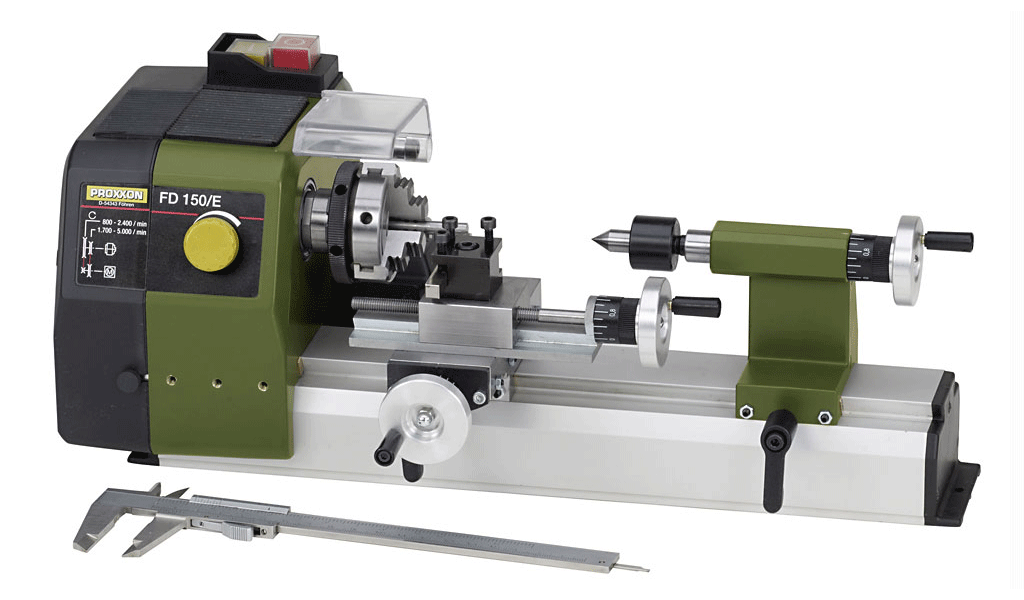

Tour de précision FD 150/E
Entraînement par courroie à 2 régimes avec contrôle électronique supplémentaire permettent des vitesses de broche jusqu'à 5.000 tr/min. Pour le tournage plan, tournage longitudinal, tournage creux, tournage conique, le taraudage et le forage. Complet avec mandrin à 3 mors et pointe tournante. Entre-pointes 150 mm. Hauteur des pointes 55 mm. Hauteur au dessus du support 33 mm. Base machine avec guidage queue d'aronde en aluminium extrudé.
Embase en aluminium moulé sous pression. Avec moteur silencieux à courant spécial, entraînement par courroie à 2 régimes et de réglage de vitesse supplémentaire: Pour un couple élevé à bas régime pour les grandes pièces et pour la vitesse de coupe juste, même avec les plus petites pièces. Relais commutateur avec fonction d'arrêt d'urgence et protection de redémarrer. Broche de précision avec trou de passage 8,5 mm. Mandrin pour la norme pinces ER 11.
Mandrin à 3 mors concentrique: mors intérieure 1 - 20 mm, mors extérieur 20 - 60 mm.
Contre-poupée en aluminium moulé sous pression. Avec pinole et pointe tounante (ajustement MK 0/ court).
Support: se déplace manuellement sur la base et blocage avec levier. Support rotatif pour le tournage d'acier de 6 x 6 mm. Possibilité de travail par déplacement coulissant haut (60 mm de débattement) et réglage transversales (40 mm de débattement). Ajustage de l'angle de la lame supérieure des cônes rotatifs à + / - 45 °.
Manivelles avec réglage à 0 (1 division = 0,05 mm, 1 tour = 1 mm).
Données techniques: 230 V. 50/60 Hz. Largeur maximale 150 mm. Hauteur maximale 55 mm. Hauteur de dessus du support 33 mm. Déplacement transversal coulissant (X) 40 mm, chariot supérieur (Z) 60 mm. Support rotatif pour le tournage d'acier de 6 x 6 mm. Alésage de la broche 8,5 mm. 2 régimes de la courroie d'entraînement avec contrôle de vitesse: Régime 1 = 800 - 2.800 tr/ min. Régime 2 = 1.500 - 5.000 tr/min. Dim. 360 x 150 x 150 mm. Poids env. 4,5 kg. Construit selon classe 1.
NO 24 150
Vidéo FD 150/E
Entraînement par courroie à 2 régimes avec contrôle électronique supplémentaire permettent des vitesses de broche jusqu'à 5.000 tr/min. Pour le tournage plan, tournage longitudinal, tournage creux, tournage conique, le taraudage et le forage. Complet avec mandrin à 3 mors et pointe tournante. Entre-pointes 150 mm. Hauteur des pointes 55 mm. Hauteur au dessus du support 33 mm. Base machine avec guidage queue d'aronde en aluminium extrudé.
Embase en aluminium moulé sous pression. Avec moteur silencieux à courant spécial, entraînement par courroie à 2 régimes et de réglage de vitesse supplémentaire: Pour un couple élevé à bas régime pour les grandes pièces et pour la vitesse de coupe juste, même avec les plus petites pièces. Relais commutateur avec fonction d'arrêt d'urgence et protection de redémarrer. Broche de précision avec trou de passage 8,5 mm. Mandrin pour la norme pinces ER 11.
Mandrin à 3 mors concentrique: mors intérieure 1 - 20 mm, mors extérieur 20 - 60 mm.
Contre-poupée en aluminium moulé sous pression. Avec pinole et pointe tounante (ajustement MK 0/ court).
Support: se déplace manuellement sur la base et blocage avec levier. Support rotatif pour le tournage d'acier de 6 x 6 mm. Possibilité de travail par déplacement coulissant haut (60 mm de débattement) et réglage transversales (40 mm de débattement). Ajustage de l'angle de la lame supérieure des cônes rotatifs à + / - 45 °.
Manivelles avec réglage à 0 (1 division = 0,05 mm, 1 tour = 1 mm).
Données techniques: 230 V. 50/60 Hz. Largeur maximale 150 mm. Hauteur maximale 55 mm. Hauteur de dessus du support 33 mm. Déplacement transversal coulissant (X) 40 mm, chariot supérieur (Z) 60 mm. Support rotatif pour le tournage d'acier de 6 x 6 mm. Alésage de la broche 8,5 mm. 2 régimes de la courroie d'entraînement avec contrôle de vitesse: Régime 1 = 800 - 2.800 tr/ min. Régime 2 = 1.500 - 5.000 tr/min. Dim. 360 x 150 x 150 mm. Poids env. 4,5 kg. Construit selon classe 1.
NO 24 150
Vidéo FD 150/E

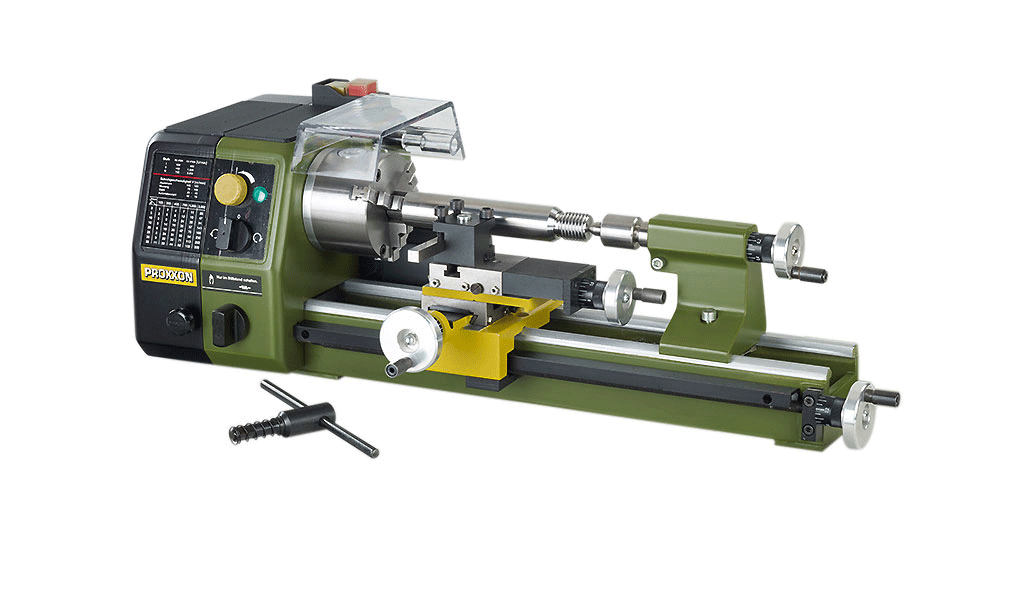

Tour de précision PD 250/E
Pour le tournage plan, tournage longitudinal et conique, filetage. Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique. Bride de fixation pour le montage du dispositif de forage et de fraisage PF 230. Entre-pointes 250 mm. Hauteur des pointes 70 mm. Hauteur au dessus du support 43 mm.
Pour le tournage plan, tournage longitudinal et conique, filetage. Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique. Bride de fixation pour le montage du dispositif de forage et de fraisage PF 230. Entre-pointes 250 mm. Hauteur des pointes 70 mm. Hauteur au dessus du support 43 mm.
Banc de la machine: En fonte avec guide prismatique. Pour un fonctionnement sans vibration, même à des charges élevées. Dispositif à l'arrière pour le montage de la fraiseuse PF 230. Vis-mère couverte.
Arbre: En fonte d'aluminium coulé sous pression. Précision guidée de la broche principal (concentricité sans mandrin 1/100 mm) avec 10,5 mm d'ouverture. Côté mandrin 70 mm creux foré à 14 mm. Avec ajustement CM 2. Commutant pour sélecteur d'avance automatique au choix 0,05 ou 0,1 mm/tr.
Poupée: En fonte d'aluminium coulé sous pression. Pinole Ø 20 mm, extensible jusqu'à 30 mm. Avec échelle millimétrique, ajustement CM 1 et pointe tournante.
Support: Banc en fonte de zinc coulé sous pression. Chariot transversal et petit chariot en acier (Course de 60 ou 45 mm). Porte-outil tournant pour acier de tournage taille 8 x 8 mm.
Entraînement: Moteur silencieux DC spécial avec une transmission par courroie à 3 vitesses pour 300 - 900 et 3.000 tr/min. Avec contrôle supplémentaire de la vitesse (électronique à onde pleine), en fonction de la
transmission par courroie sur 100 - 300 ou 1.000 tr/min réglable en continu. Rotation à droite et à gauche. Relais commutateur avec fonction d'arrêt d'urgence et protection de redémarrage.
Mandrin: 3 mors de qualité selon DIN 8386 classe 1 (tolérance concentricité 0,04 mm). Plage de serrage à mâchoires réversibles 2 - 75 mm. Avec protection de mandrin et arrêt de sécurité.
Manivelles: Fabriqué en aluminium, avec bague d'échelle réglable (1 bar = 0,05 mm, 1 tour = 1 mm).
Equipement de filetage: Avec manivelle de changement pour filetage gauche et droite avec graduations principales (pas de 0,5 - 0,625 - 0,7 - 0,75 - 0,8 - 1 - 1,25 - 1,5).
Autres données techniques: 230 V. 50/60 Hz. Dimensions 560 x 270 x 170 mm. Poids env. 12 kg.
NO 24 002

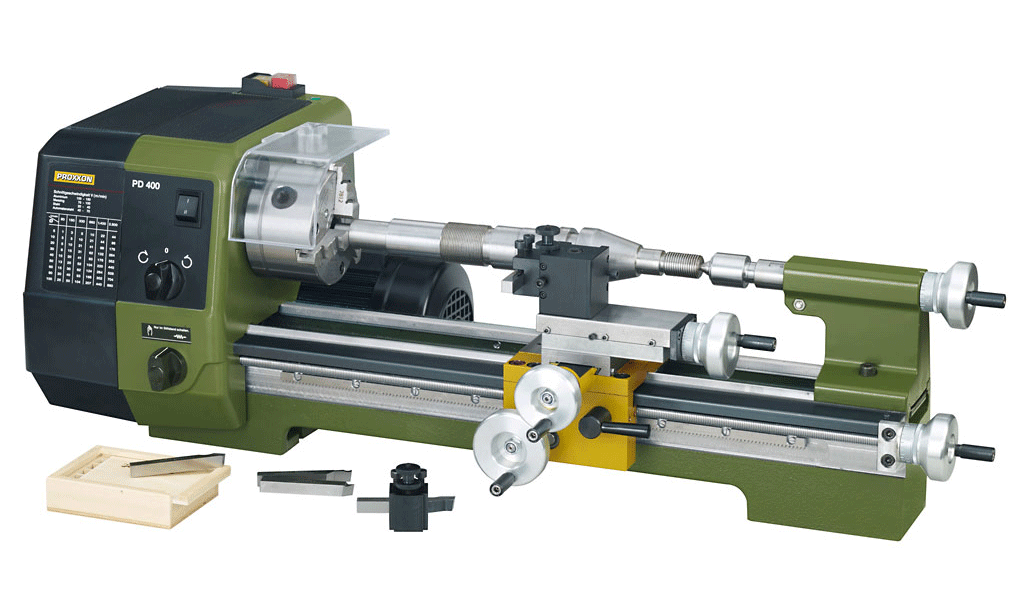

Tour de précision PD 400
Entre-pointes 400 mm. Hauteur des pointes 85 mm. Hauteur au dessus du support 58 mm. Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique. Pour le tournage plan, longitudinal, tournage conique et le filetage. Avec une palette d'accessoires du système vous pouvez également l'utiliser pour le perçage, fraisage et les rainurages.
NO 24 400
Entre-pointes 400 mm. Hauteur des pointes 85 mm. Hauteur au dessus du support 58 mm. Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique. Pour le tournage plan, longitudinal, tournage conique et le filetage. Avec une palette d'accessoires du système vous pouvez également l'utiliser pour le perçage, fraisage et les rainurages.
NO 24 400
Banc de la machine: En fonte de qualité à nervures transversales et glissières prismatiques. Pour un fonctionnement sans vibrations, même à des charges élevées. Emplacement fraisé prévu sur le berceau pour la fixation du dispositif de perçage et fraisage PF 400 (avec trous filetés).
Arbre: En fonte d'aluminium coulé sous pression. Broche surdimensionnée avec deux roulements à rouleaux coniques réglables et logement CM 3 côté mandrin. Alésage de la broche 20,5 mm. Concentricité sans mandrin 1/100 mm. Sélecteur d'avance automatique (au choix 0,07 et 0,14 mm/tr). Vis mère avec filetage trapézoïdal (12 x 1,5 mm).
Contre-poupée: En fonte d'aluminium coulé sous pression. Pinole Ø 24 mm, extensible à 40 mm. Avec graduation en mm. Poupée mobile avec prise CM 2 et mandrin couronne denté de 10 mm (B 12 - prise/ CM 2).
Support: Banc en fonte de zinc coulé sous pression. Chariot transversal (85 mm de déplacement) et petit chariot (réglage 52 mm) en acier. Toboggan pour tournage conique pivotant (graduation jusqu'à 45 °). Avec support en acier multiple et deux burins en acier pour des changements rapides et réglage en hauteur facile. Pour outils 10 x 10 mm.
Entraînement: Moteur à condensateur puissant pour deux vitesses et entraînement supplémentaire par courroie en trois étapes. Vitesses de broche au niveau 1: 80 - 330 - 1.400/min. Au niveau 2: 160 - 660 et 2.800/min.
Mandrin: Mandrin à 3 mors de qualité selon DIN 6386, classe 1 (concentricité 0,04 mm). Capacité de serrage de 3 - 100 mm. Mors réversibles. Protection de mandrin et arrêt de sécurité.
Manivelles: En aluminium, réglable echelle à partir de 0. Pour chariot transversal et chariot supérieur: 1 division = 0,025 mm. 1 U = 1 mm. Pour contre-pointe et vis-mère: 1 bar = 0,05 mm. 1 U = 1,5 mm.
Support-ajustement rapide: Par une grande manivelle montée sur la broche dentée du banc.
Dispositif de filetage: Intégré pour filetage à droite ou à gauche avec engrenage pour 19 pas différents (métriques): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,50 - 1,75 - 2 - 2,5 - 3 mm. Aussi pour filetage en pouce de 10 - 48 pas.
Autres données techniques: 230 V. 50/60 Hz. Taille L 900, P 400, H 300 mm. Poids environ 45 kg. Entrée puissance moteur 870 W, puissance de sortie de 550 W. Régimes moteur de 1.400 / 2.800/min.
Tourelle livrée avec 2 porte-outils.

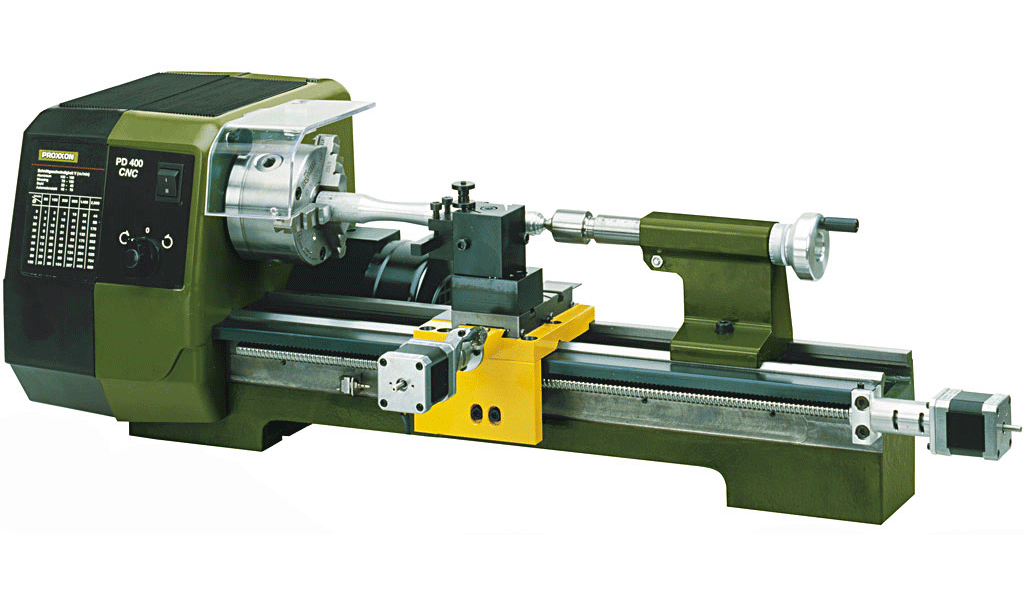

Tour de précision PD 400/CNC
Entraînement de l'axe par moteurs pas à pas et vis à billes (pas de jeu inverse). Pour le dressage de face et le chariotage, pour le tournage de billes, rayons et contours en acier et métaux non-ferreux. Après la conception de la pièce souhaitée dans l'ordinateur, l'usinage de la pièce peut être automatisé et démarré aussi souvent que nécessaire.
Dans le cas contraire, la conception mécanique est en grande partie identique à celle du tour PROXXON, qui a déjà fait ses preuves, à savoir le tour PROXXON PD 400: Un chariot de machine en fonte grise à nervures transversales, solide et rectifié, un guidage prismatique "à pattes larges" pour le support et la contre-pointe, permettent un travail sans vibrations et une précision optimale. Mandrin à trois mâchoires de haute qualité (Ø 100 mm). 6 vitesses de rotation de la broche (80 à 2 800 tr/mn) par changement de courroie. Avec pointe de centrage tournante avec montage MK 2 dans la contre-pointe. Avec porte-outils multiples en acier pratique et 2 éléments porte-outils (réglables en hauteur et avec butée).
Complet avec vis à billes, moteurs pas à pas puissants et les fins de course nécessaires, la commande CNC, tous les câbles de raccordement enfichables nécessaires et le logiciel compatible WINDOWS® sur CD-ROM.
NO 24 500
Logiciels et matériel en bref:
Le logiciel est parfaitement adapté à la machine pour fournir des résultats de travail optimaux. Les moteurs pas à pas sont commandés par l'unité de commande CNC, qui est connectée à votre ordinateur via l'interface RS 232 (au besoin par un adaptateur USB).
De puissants microprocesseurs et des amplificateurs de puissance largement dimensionnés garantissent un fonctionnement puissant et précis des moteurs dans toutes les situations. Deux relais librement configurables dans l'unité de commande permettent de commander d'autres fonctions, par ex. l'allumage d'un projecteur de travail. Livré complet avec câbles de raccordement avec connecteurs appropriés.
Création facile de la géométrie de la pièce à usiner

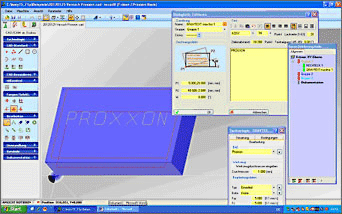

Lorsque vous démarrez le programme, la fenêtre CAO apparaît à l'écran. Le contour de la pièce à usiner est créé dans l'environnement familier de WINDOWS®. Des utilitaires complets facilitent le fonctionnement du programme, qui permet la saisie de coordonnées (absolues et relatives) en plus de l'utilisation de la souris. Les données technologiques sont affectées à chaque élément de dessin. Différentes vitesses d'usinage et des changements d'outils manuels sont possibles, par exemple. L'importation de fichiers dxf est également prise en charge.
Génération automatique des données de FAO
Le dessin fini de la pièce est converti par un clic de souris en un jeu d'instructions (DIN/ISO 66025) pour la machine. Cela permet de lancer le traitement. Vous pouvez également éditer ou exporter le jeu de commandes manuellement. Inversement, le système vous permet également d'importer ou d'écrire des enregistrements de données vous-même.
La dernière mise à jour pour télécharger
Simulation CNC possible
Le déplacement de l'outil peut être simulé dans la fenêtre graphique. Des erreurs de programmation seront ainsi détectées.
Travail manuel possible
Les moteurs pas à pas des machines CNC prennent en charge la fonction des volants. Néanmoins, le travail manuel reste possible : L'outil peut également être déplacé manuellement à l'aide des touches de déplacement du curseur.
Installation du logiciel
Le logiciel PC est fourni sur CD-ROM et fonctionne sous tous les systèmes d'exploitation courants WINDOWS®, par exemple XP, Vista ou WINDOWS® 7. L'installation se fait de la même manière qu'avec WINDOWS®.
Remarque:
Le PC ou l'ordinateur portable ne font pas partie du périmètre de livraison. Configuration matérielle minimale requise : Processeur Pentium avec fréquence d'horloge de 400 MHz (ou comparable), carte graphique de haute qualité (64 Mo de RAM) et au moins 40 Mo d'espace libre sur le disque dur.
- Avec des vis à circulation de billes sur l'axe Z et l'axe X, et deux puissants moteurs pas à pas.

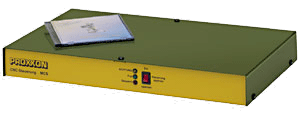

- Unité de commande pour connexion à un PC ou un ordinateur portable avec commande de la
- broche principale et des moteurs pas à pas.
- Comprend un logiciel convivial et compatible avec WINDOWS® (voir description ci-dessous).
Entraînement de l'axe par moteurs pas à pas et vis à billes (pas de jeu inverse). Pour le dressage de face et le chariotage, pour le tournage de billes, rayons et contours en acier et métaux non-ferreux. Après la conception de la pièce souhaitée dans l'ordinateur, l'usinage de la pièce peut être automatisé et démarré aussi souvent que nécessaire.
Dans le cas contraire, la conception mécanique est en grande partie identique à celle du tour PROXXON, qui a déjà fait ses preuves, à savoir le tour PROXXON PD 400: Un chariot de machine en fonte grise à nervures transversales, solide et rectifié, un guidage prismatique "à pattes larges" pour le support et la contre-pointe, permettent un travail sans vibrations et une précision optimale. Mandrin à trois mâchoires de haute qualité (Ø 100 mm). 6 vitesses de rotation de la broche (80 à 2 800 tr/mn) par changement de courroie. Avec pointe de centrage tournante avec montage MK 2 dans la contre-pointe. Avec porte-outils multiples en acier pratique et 2 éléments porte-outils (réglables en hauteur et avec butée).
Complet avec vis à billes, moteurs pas à pas puissants et les fins de course nécessaires, la commande CNC, tous les câbles de raccordement enfichables nécessaires et le logiciel compatible WINDOWS® sur CD-ROM.
NO 24 500
Logiciels et matériel en bref:
Le logiciel est parfaitement adapté à la machine pour fournir des résultats de travail optimaux. Les moteurs pas à pas sont commandés par l'unité de commande CNC, qui est connectée à votre ordinateur via l'interface RS 232 (au besoin par un adaptateur USB).
De puissants microprocesseurs et des amplificateurs de puissance largement dimensionnés garantissent un fonctionnement puissant et précis des moteurs dans toutes les situations. Deux relais librement configurables dans l'unité de commande permettent de commander d'autres fonctions, par ex. l'allumage d'un projecteur de travail. Livré complet avec câbles de raccordement avec connecteurs appropriés.
Création facile de la géométrie de la pièce à usiner
Lorsque vous démarrez le programme, la fenêtre CAO apparaît à l'écran. Le contour de la pièce à usiner est créé dans l'environnement familier de WINDOWS®. Des utilitaires complets facilitent le fonctionnement du programme, qui permet la saisie de coordonnées (absolues et relatives) en plus de l'utilisation de la souris. Les données technologiques sont affectées à chaque élément de dessin. Différentes vitesses d'usinage et des changements d'outils manuels sont possibles, par exemple. L'importation de fichiers dxf est également prise en charge.
Génération automatique des données de FAO
Le dessin fini de la pièce est converti par un clic de souris en un jeu d'instructions (DIN/ISO 66025) pour la machine. Cela permet de lancer le traitement. Vous pouvez également éditer ou exporter le jeu de commandes manuellement. Inversement, le système vous permet également d'importer ou d'écrire des enregistrements de données vous-même.
La dernière mise à jour pour téléchargerSimulation CNC possible
Le déplacement de l'outil peut être simulé dans la fenêtre graphique. Des erreurs de programmation seront ainsi détectées.
Travail manuel possible
Les moteurs pas à pas des machines CNC prennent en charge la fonction des volants. Néanmoins, le travail manuel reste possible : L'outil peut également être déplacé manuellement à l'aide des touches de déplacement du curseur.
Installation du logiciel
Le logiciel PC est fourni sur CD-ROM et fonctionne sous tous les systèmes d'exploitation courants WINDOWS®, par exemple XP, Vista ou WINDOWS® 7. L'installation se fait de la même manière qu'avec WINDOWS®.
Remarque:
Le PC ou l'ordinateur portable ne font pas partie du périmètre de livraison. Configuration matérielle minimale requise : Processeur Pentium avec fréquence d'horloge de 400 MHz (ou comparable), carte graphique de haute qualité (64 Mo de RAM) et au moins 40 Mo d'espace libre sur le disque dur.

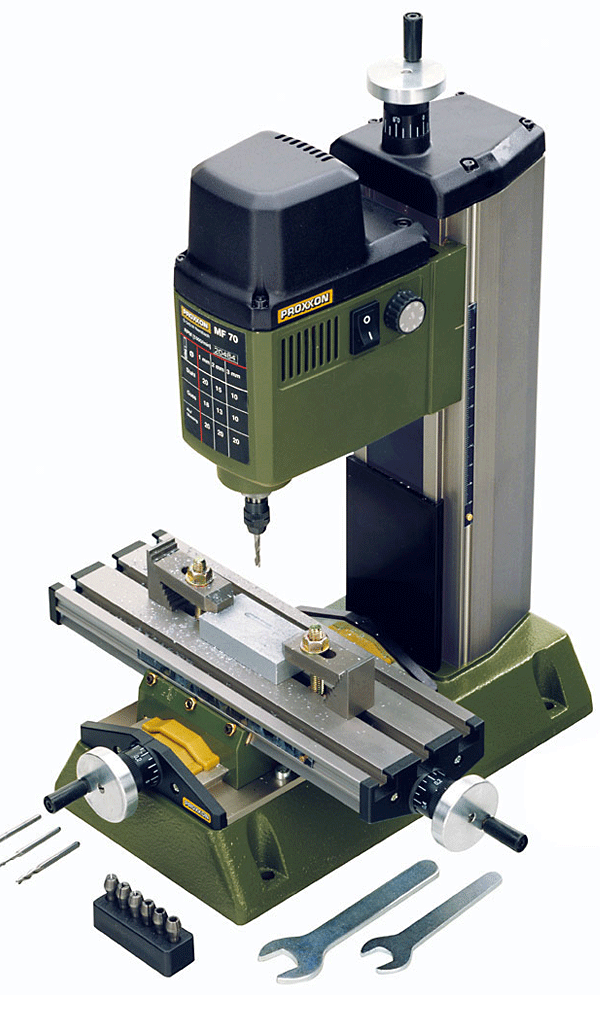

MICRO-fraiseuse MF 70
La fraiseuse vertical de précision pour le travail délicat. Régime de 5.000 à 20.000 tr/mn.
Pour les plus petites fraises. Base de la machine stable en fonte grise, guidage vertical et table croisée. Glissière à queue d'aronde réglable sans jeu pour tous les axes de déplacement. Boîtier du bras en fonte d'aluminium coulé sous pression, avec un moteur spécial à 24 pôles (équilibrée). Pour un travail sans vibration, même à haut régime.
Prise des accessoires à l'aide de pinces de serrage MICROMOT (acier durci à triple fente) ; 1 pièce de chaque en 1 - 1,5 - 2 - 2,4 - 3 et 3,2 mm. Table à 3 rainures longitudinales en T (norme MICROMOT 12 x 6 x 5 mm). Une règle coulissante facilite le positionnement du chariot transversal. Toutes les manettes disposent d'un vernier repositionnable sur 0 (1 tour = 1 mm, 1 graduation = 0,05 mm).
Données techniques:
230 V, 100 W, 50/60 Hz. Régime de 5.000 à 20.000 tr/mn. Table 200 x 70 mm. Course X (transversale) 134 mm, Y (longitudinale) 46 mm, Z (verticale) 80 mm. Base de la machine (base d'appui) 130 x 225 mm. Hauteur totale 370 mm. Poids env. 7 kg. Les brides de serrage illustrées sont comprises, sauf les outils!
NO 27 110
Remarque:
La MICRO-fraiseuse MF 70 est également disponible en version compatible CNC (NO 27 112).
Vidéo MF 70
La fraiseuse vertical de précision pour le travail délicat. Régime de 5.000 à 20.000 tr/mn.
Pour les plus petites fraises. Base de la machine stable en fonte grise, guidage vertical et table croisée. Glissière à queue d'aronde réglable sans jeu pour tous les axes de déplacement. Boîtier du bras en fonte d'aluminium coulé sous pression, avec un moteur spécial à 24 pôles (équilibrée). Pour un travail sans vibration, même à haut régime.
Prise des accessoires à l'aide de pinces de serrage MICROMOT (acier durci à triple fente) ; 1 pièce de chaque en 1 - 1,5 - 2 - 2,4 - 3 et 3,2 mm. Table à 3 rainures longitudinales en T (norme MICROMOT 12 x 6 x 5 mm). Une règle coulissante facilite le positionnement du chariot transversal. Toutes les manettes disposent d'un vernier repositionnable sur 0 (1 tour = 1 mm, 1 graduation = 0,05 mm).
Données techniques:
230 V, 100 W, 50/60 Hz. Régime de 5.000 à 20.000 tr/mn. Table 200 x 70 mm. Course X (transversale) 134 mm, Y (longitudinale) 46 mm, Z (verticale) 80 mm. Base de la machine (base d'appui) 130 x 225 mm. Hauteur totale 370 mm. Poids env. 7 kg. Les brides de serrage illustrées sont comprises, sauf les outils!
NO 27 110
Remarque:
La MICRO-fraiseuse MF 70 est également disponible en version compatible CNC (NO 27 112).
Vidéo MF 70- Manettes à vernier repositionnable sur 0 (1 tour = 1 mm, 1 graduation = 0,05 mm).
- Réglage progressif de 5.000 à 20.000 tr/ mn, donc idéal pour diamètres très réduits.
- Prise d'accessoires à l'aide de pinces de serrage MICROMOT.
- Table croisée en aluminium résistant à la traction. Avec glissière à queue d'aronde réglable, montée sans jeu.
- Avec pinces de serrage MICROMOT (acier durci à triple fente) de 1 à 3,2 mm.
- Base de machine stable en fonte grise.
- Livrée avec brides de serrage crantées en acier.

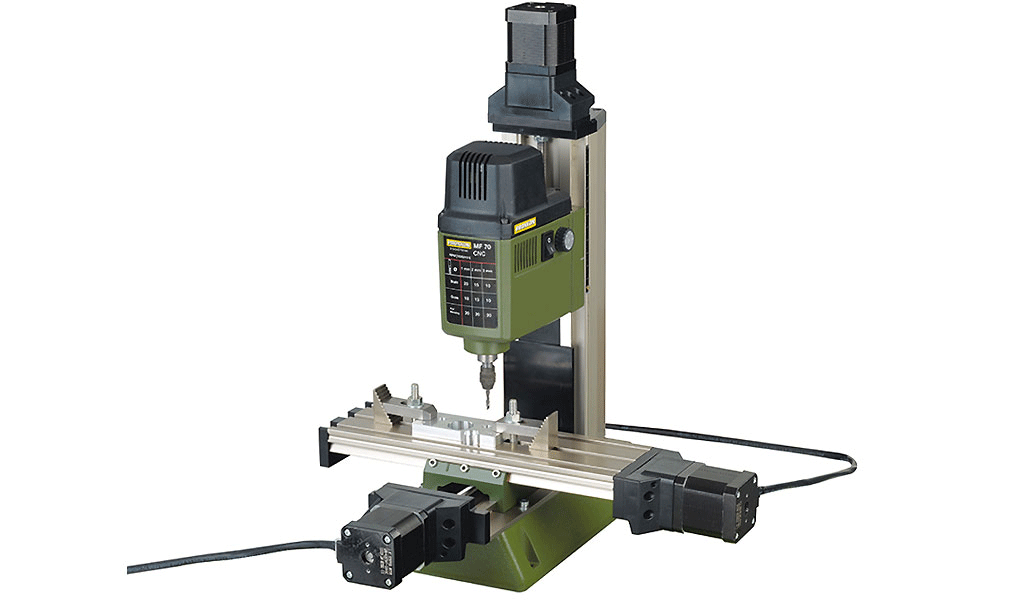

MICRO-Fraiseuse MF 70/CNC-ready
Avec moteurs pas à pas pour l'axe X (transversale), Y (longitudinale) et Z (hauteur) à la place de volants. Utile pour les utilisateurs qui ont déjà l'unité de commande ou veulent l'acheter à l'un des vendeurs sur le marché. Moteurs pas à pas et interrupteur de référence avec 2,2 m de câble de connexion et une prise standard (SUB-D 9 pôles) pour les axes X, Y et Z. Livré sans unité de commande CNC et sans logiciel CNC.
Les autre structures techniques sont identiques à la MICRO-Fraiseuse MF 70. À l' exception d'une table plus grande et des courses légèrement plus longues X (transversal) et Y (longitudinal). Y compris les pinces de serrage MICROMOT (acier trempé, à 3 fentes), de 1 - 1,5 - 2 - 2,4 - 3 et 3,2 mm. Les pinces en acier sont incluses aussi.
Données techniques: 230 V. 100 W. 50/60 Hz. Rotations de broche 5.000 - 20.000/min. Table 250 x 70mm. Course X (transversal) 150 mm, Y (longitudunal) 70 mm, Z (vertical) 70 mm. Résolution des moteurs pas à pas 0,005 mm. Hauteur totale de 370 mm. Poids env. 7 kg.
NO 27 112
Remarque:
La fraise et les pièces à usiner ne sont pas comprises dans la livraison.

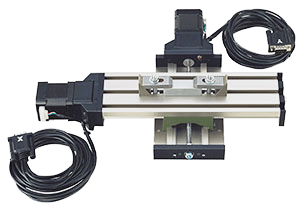

Aussi disponible individuellement: MICRO-table à coordonnées KT 70/CNC-ready
Fabriqué en aluminium à haute résistance (surface densifiée), comme décrit à droite. Avec deux moteurs pas à pas pour les axes X (transversale) et Y (longitudinale). Dimensions de la table et courses voir la description de la MF 70/CNC-ready.
Avec moteurs pas à pas pour l'axe X (transversale), Y (longitudinale) et Z (hauteur) à la place de volants. Utile pour les utilisateurs qui ont déjà l'unité de commande ou veulent l'acheter à l'un des vendeurs sur le marché. Moteurs pas à pas et interrupteur de référence avec 2,2 m de câble de connexion et une prise standard (SUB-D 9 pôles) pour les axes X, Y et Z. Livré sans unité de commande CNC et sans logiciel CNC.
Les autre structures techniques sont identiques à la MICRO-Fraiseuse MF 70. À l' exception d'une table plus grande et des courses légèrement plus longues X (transversal) et Y (longitudinal). Y compris les pinces de serrage MICROMOT (acier trempé, à 3 fentes), de 1 - 1,5 - 2 - 2,4 - 3 et 3,2 mm. Les pinces en acier sont incluses aussi.
Données techniques: 230 V. 100 W. 50/60 Hz. Rotations de broche 5.000 - 20.000/min. Table 250 x 70mm. Course X (transversal) 150 mm, Y (longitudunal) 70 mm, Z (vertical) 70 mm. Résolution des moteurs pas à pas 0,005 mm. Hauteur totale de 370 mm. Poids env. 7 kg.
NO 27 112
Remarque:
La fraise et les pièces à usiner ne sont pas comprises dans la livraison.
Aussi disponible individuellement: MICRO-table à coordonnées KT 70/CNC-ready
Fabriqué en aluminium à haute résistance (surface densifiée), comme décrit à droite. Avec deux moteurs pas à pas pour les axes X (transversale) et Y (longitudinale). Dimensions de la table et courses voir la description de la MF 70/CNC-ready.

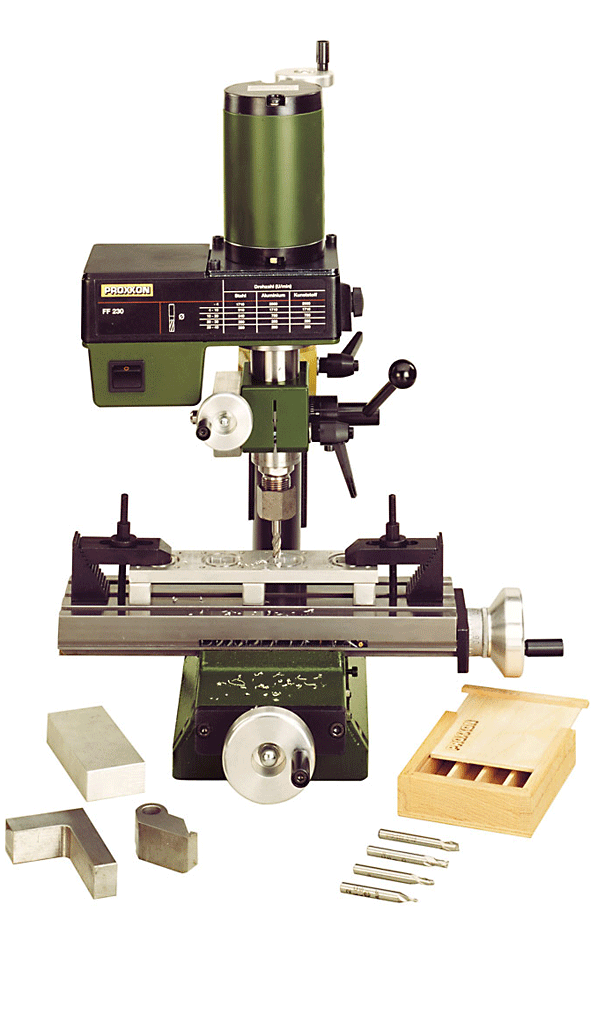

Fraiseuse fine FF 230
Tête de fraisage orientable à 360° (avec graduation).
Fourreau avec indication de la profondeur de perçage par échelle graduée sur le levier de perçage ( 1 g r a duation = 1 mm). Moteur puissant. L'entraînement à courroie crantée multi-V permet un couple élevé, surtout en bas régime. Fixation d'accessoires à l'aide de pinces de serrage fournies (1 pièce de chaque en 6, 8 et 10 mm). Table croisée en acier à 3 rainures en T (norme MICROMOT 12 x 6 x 5 mm). La tête de fraisage et le fourreau peuvent être bloqués sur la colonne pour les travaux de fraisage.
Autres données techniques: 230 V. 140 W. 50/60 Hz. Régime 280 - 550 - 870 - 1.200 - 1.500 et 2.200 tr/mn. Portée 65 mm. Avance 30 mm. Colonne 35 x 400 mm. Table 270 x 80 mm. Course X (longitudinale) 170 mm, Y (transversal) 65 mm. Surface d'appui 180 x 130 mm. Hauteur totale env. 500 mm. Poids env. 17 kg.
NO 24 108
Important:
Pour un fraisage net, il est recommandé de bloquer le fourreau et la tête de fraisage sur la colonne. Sur le FF 230, une manette permet de le faire en un clin d'oeil!
Tête de fraisage orientable à 360° (avec graduation).
Fourreau avec indication de la profondeur de perçage par échelle graduée sur le levier de perçage ( 1 g r a duation = 1 mm). Moteur puissant. L'entraînement à courroie crantée multi-V permet un couple élevé, surtout en bas régime. Fixation d'accessoires à l'aide de pinces de serrage fournies (1 pièce de chaque en 6, 8 et 10 mm). Table croisée en acier à 3 rainures en T (norme MICROMOT 12 x 6 x 5 mm). La tête de fraisage et le fourreau peuvent être bloqués sur la colonne pour les travaux de fraisage.
Autres données techniques: 230 V. 140 W. 50/60 Hz. Régime 280 - 550 - 870 - 1.200 - 1.500 et 2.200 tr/mn. Portée 65 mm. Avance 30 mm. Colonne 35 x 400 mm. Table 270 x 80 mm. Course X (longitudinale) 170 mm, Y (transversal) 65 mm. Surface d'appui 180 x 130 mm. Hauteur totale env. 500 mm. Poids env. 17 kg.
NO 24 108
Important:
Pour un fraisage net, il est recommandé de bloquer le fourreau et la tête de fraisage sur la colonne. Sur le FF 230, une manette permet de le faire en un clin d'oeil!
- Manivelle pour le réglage de la hauteur.
- Entraînement par courroie crantée multi-V pour 6 vitesses de 280 à 2.200 tr/mn.
- Avance de précision (non fournie).
- Manettes à vernier réglable (1 tour = 1,5 mm, 1 graduation = 0,05 mm).
Avance de précision pour FF 230
Montage en un clin d'oeil. L'avance se fait au choix en position verticale par le réglage de la hauteur ou en position oblique par l'avance fine. Avec graduation (repositionnable sur 0). Un tour correspond à 1,5 mm d'avance de broche (1 graduation = 0,05 mm).
NO 24 140
Mandrin à couronne dentée 10 mm, avec queue
Qualité industrielle. Queue de 10 mm pour le montage dans la pince de 10 mm. Livré avec une clé de mandrin.
NO 24 110
Jeu de pinces de serrage, 5 pièces
Une pièce de chaque pour fraises Ø 2,4 - 3 - 3,2 - 4 et 5 mm. Livré dans un coffret en bois avec couvercle coulissant.
NO 24 144
Brides étagées de serrage, en acier fraisé
A chaque fois 2 blocs étagés et 2 pattes.
Avec des coulisseaux et des vis correspondantes pour rainures en T pour la norme MICROMOT (12 x 6 x 5 mm). Dans une boîte en bois avec couvercle coulissant.
NO 24 256 pour des pièces jusqu'à 20 mm d'épaisseur
NO 24 257 pour des pièces jusqu'à 35 mm d'épaisseur
Prismes de précision
Pour le serrage de différentes pièces. En acier durci, rectifié par paire. Différents segments de prisme avec un angle de 90°. Taille 50 x 30 x 30 mm. Anse de serrage robuste avec vis à garrot pour la fixation de la pièce. Livré dans un coffret en bois à couvercle coulissant.
NO 24 262 2 pièces
Étau-machine PM 60
Largueur des mors 60 mm. Ouverture 42 mm. Longueur totale 100 mm.
NO 24 255
Jeu de mèches à centrer, 3 pièces
En acier HSS. DIN 333 (Forme A). 60°. Jeu complet avec 3 mèches de 2 - 2,5 et 3,15 mm.
NO 24 630
Montage en un clin d'oeil. L'avance se fait au choix en position verticale par le réglage de la hauteur ou en position oblique par l'avance fine. Avec graduation (repositionnable sur 0). Un tour correspond à 1,5 mm d'avance de broche (1 graduation = 0,05 mm).
NO 24 140
Mandrin à couronne dentée 10 mm, avec queue
Qualité industrielle. Queue de 10 mm pour le montage dans la pince de 10 mm. Livré avec une clé de mandrin.
NO 24 110
Jeu de pinces de serrage, 5 pièces
Une pièce de chaque pour fraises Ø 2,4 - 3 - 3,2 - 4 et 5 mm. Livré dans un coffret en bois avec couvercle coulissant.
NO 24 144
Brides étagées de serrage, en acier fraisé
A chaque fois 2 blocs étagés et 2 pattes.
Avec des coulisseaux et des vis correspondantes pour rainures en T pour la norme MICROMOT (12 x 6 x 5 mm). Dans une boîte en bois avec couvercle coulissant.
NO 24 256 pour des pièces jusqu'à 20 mm d'épaisseur
NO 24 257 pour des pièces jusqu'à 35 mm d'épaisseur
Prismes de précision
Pour le serrage de différentes pièces. En acier durci, rectifié par paire. Différents segments de prisme avec un angle de 90°. Taille 50 x 30 x 30 mm. Anse de serrage robuste avec vis à garrot pour la fixation de la pièce. Livré dans un coffret en bois à couvercle coulissant.
NO 24 262 2 pièces
Étau-machine PM 60
Largueur des mors 60 mm. Ouverture 42 mm. Longueur totale 100 mm.
NO 24 255
Jeu de mèches à centrer, 3 pièces
En acier HSS. DIN 333 (Forme A). 60°. Jeu complet avec 3 mèches de 2 - 2,5 et 3,15 mm.
NO 24 630
Jeu de fraises droites (2 à 5 mm)
Toutes les fraises à axe cylindrique de 6 mm: 1 pièce de 2, 3, 4 et 5 mm. 2 tailles, selon DIN 327. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 610
Jeu de fraises droites (6 à 10 mm)
Une pièce de 6, 7, 8 et 10 mm. 4 tailles, selon DIN 844. Axes de 6 et 10 mm. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 620
Jeu de jauges
Diamètres de serrage et de contact meulés. Pour le mesurage de bords et de surfaces. Dim. 6 x 6 x 50 mm pour travaux courants. 6 x 5 x 75 pour bords creux et percés. Dans une boîte en bois avec couvercle coulissant.
NO 24 434
Cales parallèles - jeu de 14 pièces
Polis par paires. Pour des travaux d'installation sur les appareils de perçage, de tournage et de fraisage. En acier fortement allié et durci (58 - 62 HRC). Précision parallèle 0,002 mm. Par 2 pièces de 8 x 10, 15, 20, 25, 30, 35 et 40 mm. Longueur 100 mm. Livré dans un coffret en bois.
NO 24 266
Appareil diviseur TA 250
Pour le travail symétrique sur pièces circulaires (par ex. la fabrication de pignons). Livré avec deux disques (40 et 48 dents), pour les divisions 2 - 3 - 4 - 5 - 6 - 8 - 10 - 12 - 16 - 20 - 24 - 40 et 48. La fixation du mandrin est identique à celle de la broche du tour PD 250/E. Il est donc possible d'utiliser le mandrin à 3 mors (disponible séparément sous le N° 24 034, voir ci-dessous) et 4 mors (N° 24 036, voir page 57). Fixation horizontale (par ex. sur le chariot du PD 250/E) ou verticale (par ex. sur le banc de l'appareil). Avec des écrous et des vis correspondantes pour rainures en T pour la norme MICROMOT standard (12 x 6 x 5 mm). Livré en coffret bois à couvercle coulissant. Le mandrin 3 mors illustré ci-contre n'est pas compris.
NO 24 044
Mandrin à 3 mors, serrage concentrique
Identique à celui du tour PD 250/E (page 56). Serrage de qualité selon DIN 8386, classe 1 (concentricité 0,04 mm). Capacité de serrage de 2 à 75 mm (mors réversibles). Compatible au PD 250/E et à l'appareil diviseur N° 24 044 ci-dessus.
NO 24 034
Toutes les fraises à axe cylindrique de 6 mm: 1 pièce de 2, 3, 4 et 5 mm. 2 tailles, selon DIN 327. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 610
Jeu de fraises droites (6 à 10 mm)
Une pièce de 6, 7, 8 et 10 mm. 4 tailles, selon DIN 844. Axes de 6 et 10 mm. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 620
Jeu de jauges
Diamètres de serrage et de contact meulés. Pour le mesurage de bords et de surfaces. Dim. 6 x 6 x 50 mm pour travaux courants. 6 x 5 x 75 pour bords creux et percés. Dans une boîte en bois avec couvercle coulissant.
NO 24 434
Cales parallèles - jeu de 14 pièces
Polis par paires. Pour des travaux d'installation sur les appareils de perçage, de tournage et de fraisage. En acier fortement allié et durci (58 - 62 HRC). Précision parallèle 0,002 mm. Par 2 pièces de 8 x 10, 15, 20, 25, 30, 35 et 40 mm. Longueur 100 mm. Livré dans un coffret en bois.
NO 24 266
Appareil diviseur TA 250
Pour le travail symétrique sur pièces circulaires (par ex. la fabrication de pignons). Livré avec deux disques (40 et 48 dents), pour les divisions 2 - 3 - 4 - 5 - 6 - 8 - 10 - 12 - 16 - 20 - 24 - 40 et 48. La fixation du mandrin est identique à celle de la broche du tour PD 250/E. Il est donc possible d'utiliser le mandrin à 3 mors (disponible séparément sous le N° 24 034, voir ci-dessous) et 4 mors (N° 24 036, voir page 57). Fixation horizontale (par ex. sur le chariot du PD 250/E) ou verticale (par ex. sur le banc de l'appareil). Avec des écrous et des vis correspondantes pour rainures en T pour la norme MICROMOT standard (12 x 6 x 5 mm). Livré en coffret bois à couvercle coulissant. Le mandrin 3 mors illustré ci-contre n'est pas compris.
NO 24 044
Mandrin à 3 mors, serrage concentrique
Identique à celui du tour PD 250/E (page 56). Serrage de qualité selon DIN 8386, classe 1 (concentricité 0,04 mm). Capacité de serrage de 2 à 75 mm (mors réversibles). Compatible au PD 250/E et à l'appareil diviseur N° 24 044 ci-dessus.
NO 24 034

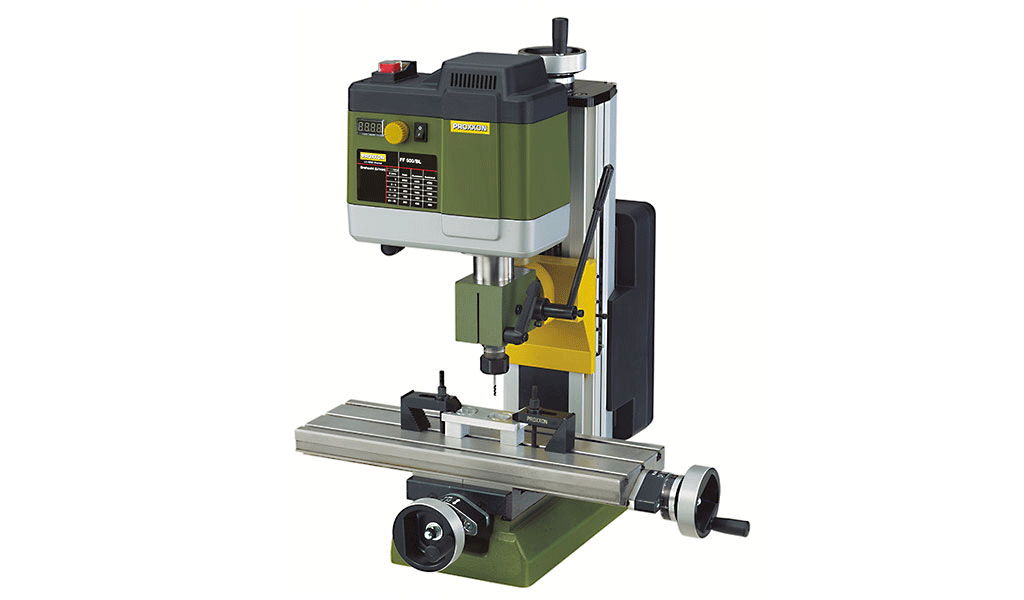

Fraise de précision FF 500/BL
Avec préselection du régime en continue de 200 - 4.000 tr/mn et une précision élevée (0,05 mm). Avec affichage de vitesse digital. Le contrôle complexe par la position des capteurs du rotor et de vitesse assure un couple élevé pour le travail avec des grandes fraises à bas régime.
Colonne massive avec guidage en queue d'aronde. Tête de fraisage pivotante de 90° vers la droite et la gauche (avec graduation). La contre-poupée peut être serrée et est pré-équipée pour la fixation de l'adaptateur du réglage fin (voir ci-dessous). Réception d'outil par pinces de serrage type ER 20 (DIN 6499-B). Une de chaque en 6 - 8 - 10 - 12 mm en font parties. Réglage en hauteur de la tête au moyen de la molette. Table croisée massive fraisée plan en acier avec rainures à 3 gorges continues en T selon la norme MICROMOT (12 x 6 x 5 mm). Toutes les 3 molettes avec bagues graduées (1 tour = 2 mm).
Données techniques: 230 V. 400 W. 50/60 Hz. Régime de 200 - 4.000 tr/mn. Déport (jusqu'à l'axe) 125 mm. Avance de canon de contre-poupée 30 mm. Colonne 120 x 100 x 430 mm. Table 400 x 125 mm. Course verticale (axe Z) 220 mm, transversale (axe X) 310 mm et en profondeur (axe Y) 100 mm. Dimensions : H = 750 mm, L = 550 mm, l = 550 mm. Poids env. 47 kg. NO 24 350
Remarque:
Les brides de serrage, les fraises et la pièce d'usinage ne font pas parties de la livraison.
La FF 500/BL existe aussi en version CNC (NO 24 360) et en version "CNC-ready" (NO 24 364).
Pour la commande de la fraiseuse, la contre-poupée peut être serrée par la vis à garrot.
Avec préselection du régime en continue de 200 - 4.000 tr/mn et une précision élevée (0,05 mm). Avec affichage de vitesse digital. Le contrôle complexe par la position des capteurs du rotor et de vitesse assure un couple élevé pour le travail avec des grandes fraises à bas régime.
Colonne massive avec guidage en queue d'aronde. Tête de fraisage pivotante de 90° vers la droite et la gauche (avec graduation). La contre-poupée peut être serrée et est pré-équipée pour la fixation de l'adaptateur du réglage fin (voir ci-dessous). Réception d'outil par pinces de serrage type ER 20 (DIN 6499-B). Une de chaque en 6 - 8 - 10 - 12 mm en font parties. Réglage en hauteur de la tête au moyen de la molette. Table croisée massive fraisée plan en acier avec rainures à 3 gorges continues en T selon la norme MICROMOT (12 x 6 x 5 mm). Toutes les 3 molettes avec bagues graduées (1 tour = 2 mm).
Données techniques: 230 V. 400 W. 50/60 Hz. Régime de 200 - 4.000 tr/mn. Déport (jusqu'à l'axe) 125 mm. Avance de canon de contre-poupée 30 mm. Colonne 120 x 100 x 430 mm. Table 400 x 125 mm. Course verticale (axe Z) 220 mm, transversale (axe X) 310 mm et en profondeur (axe Y) 100 mm. Dimensions : H = 750 mm, L = 550 mm, l = 550 mm. Poids env. 47 kg. NO 24 350
Remarque:
Les brides de serrage, les fraises et la pièce d'usinage ne font pas parties de la livraison.
La FF 500/BL existe aussi en version CNC (NO 24 360) et en version "CNC-ready" (NO 24 364).
Pour la commande de la fraiseuse, la contre-poupée peut être serrée par la vis à garrot.

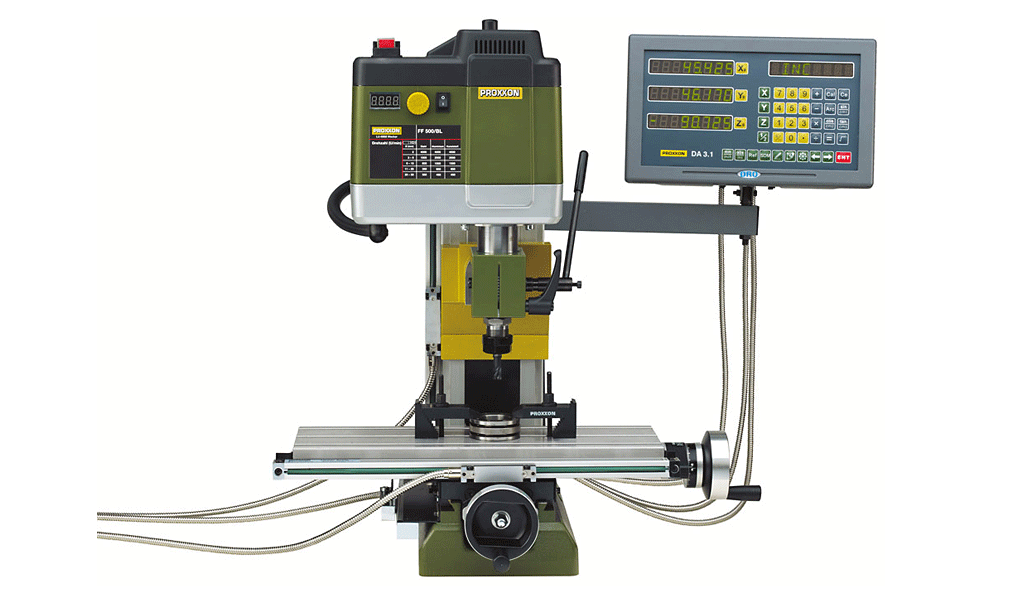

Afficheur digital de position DA 3.1
Avec grand écran multifonctions, 3 tubes en verre de mesure (y compris un capteur pour chaque) et éléments de fixation.
Utile pour le traitement répétitif: Du point zéro, un deuxième point de départ peut être fixé arbitrairement.
Les plus importantes fonctions arithmétiques:
- Le calcul et l'affichage d'une position intermédiaire
- L'arithmétique de base
- Positionnement du forage sur des lignes droites arbitraires et trajectoires circulaires
- Fraisage de plans inclinés
- Fraisage de rayons dans des plans différents
Données techniques: Afficheur digital 265 x 182 x 48 mm pour 110 - 230 V. 50/60 Hz. Barres de mesure en verre pour la course: verticale (axe Z) 220 mm, transversal (axe des X) 300 mm, la profondeur (axe Y) 100 mm. Avec 200 cm cable gainé avec prise pour l'affichage.
NO 24 323
Avec grand écran multifonctions, 3 tubes en verre de mesure (y compris un capteur pour chaque) et éléments de fixation.
Utile pour le traitement répétitif: Du point zéro, un deuxième point de départ peut être fixé arbitrairement.
Les plus importantes fonctions arithmétiques:
- Le calcul et l'affichage d'une position intermédiaire
- L'arithmétique de base
- Positionnement du forage sur des lignes droites arbitraires et trajectoires circulaires
- Fraisage de plans inclinés
- Fraisage de rayons dans des plans différents
Données techniques: Afficheur digital 265 x 182 x 48 mm pour 110 - 230 V. 50/60 Hz. Barres de mesure en verre pour la course: verticale (axe Z) 220 mm, transversal (axe des X) 300 mm, la profondeur (axe Y) 100 mm. Avec 200 cm cable gainé avec prise pour l'affichage.
NO 24 323

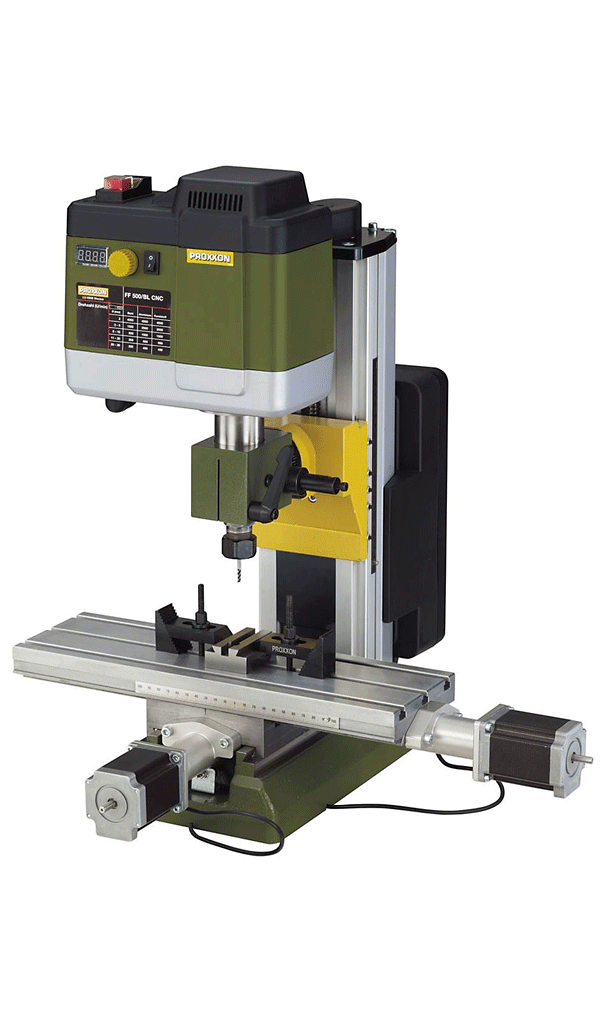

Fraiseuse de précision FF 500/BL-CNC
Construction mécanique en grande partie identique à celle de la fraiseuse de précision FF 500/BL: Pied en fonte d'acier amortissant les vibrations. Colonne robuste avec guide en queue d'aronde. La tête de fraisage pivote de 90° vers la droite et vers la gauche. Avance de fourreau de broche (30 mm) par levier de perçage avec bague graduée (1 trait = 1 mm) Fixation de l'outil au moyen de mandrins de serrage.
Complet avec unité de commande CNC, logiciel de programmation CNC, tous les câbles de raccordement, un mandrin de serrage multigamme de type ER 20 (EIN 6499-B) 6 - 8 - 10 et 12 mm, ainsi que des instructions détaillées.
NO 24 360
Remarque:
Puisque la structure mécanique de la FF 500/BL-CNC est presque identique à celle de la FF 500/BL, les accessoires système disponibles pour cette fraiseuse de précision peuvent également être utilisés sans restriction pour la FF 500/BL-CNC. Cela inclut bien entendu aussi le diviseur universel UT 400/CNC pour le 4ème axe!
Logiciel PROXXON CAD/CAM pour le logiciel WINDOWS®
Logiciels et matériel en bref:
Le logiciel est parfaitement adapté à la machine pour fournir des résultats de travail optimaux. Les moteurs pas à pas sont commandés par l'unité de commande CNC, qui est connectée à votre ordinateur via l'interface RS 232 (au besoin par un adaptateur USB).
De puissants microprocesseurs et des amplificateurs de puissance largement dimensionnés garantissent un fonctionnement puissant et précis des moteurs dans toutes les situations. Deux relais librement configurables dans l'unité de commande permettent de commander d'autres fonctions, par ex. l'allumage d'un projecteur de travail. Livré complet avec câbles de raccordement avec connecteurs appropriés.
Création facile de la géométrie de la pièce à usiner
Lorsque vous démarrez le programme, la fenêtre CAO apparaît à l'écran. Le contour de la pièce à usiner est créé dans l'environnement familier de WINDOWS®. Des utilitaires complets facilitent le fonctionnement du programme, qui permet la saisie de coordonnées (absolues et relatives) en plus de l'utilisation de la souris. Les données technologiques sont affectées à chaque élément de dessin. Différentes vitesses d'usinage et des changements d'outils manuels sont possibles, par exemple. L'importation de fichiers dxf est également prise en charge.
Génération automatique des données de FAO
Le dessin fini de la pièce est converti par un clic de souris en un jeu d'instructions (DIN/ISO 66025) pour la machine. Cela permet de lancer le traitement. Vous pouvez également éditer ou exporter le jeu de commandes manuellement. Inversement, le système vous permet également d'importer ou d'écrire des enregistrements de données vous-même.
La dernière mise à jour pour télécharger
Simulation CNC possible
Le déplacement de l'outil peut être simulé dans la fenêtre graphique. Des erreurs de programmation seront ainsi détectées.
Travail manuel possible
Les moteurs pas à pas des machines CNC prennent en charge la fonction des volants. Néanmoins, le travail manuel reste possible : L'outil peut également être déplacé manuellement à l'aide des touches de déplacement du curseur.
Installation du logiciel
Le logiciel PC est fourni sur CD-ROM et fonctionne sous tous les systèmes d'exploitation courants WINDOWS®, par exemple XP, Vista ou WINDOWS® 7. L'installation se fait de la même manière qu'avec WINDOWS®.
Remarque:
Le PC ou l'ordinateur portable ne font pas partie du périmètre de livraison. Configuration matérielle minimale requise : Processeur Pentium avec fréquence d'horloge de 400 MHz (ou comparable), carte graphique de haute qualité (64 Mo de RAM) et au moins 40 Mo d'espace libre sur le disque dur.
- Avec entraînement direct sans balais: Silencieux et sans vibrations, avec une grande précision
- (précision 0,05 mm).
- Présélection de vitesse réglable en continu pour 200 - 4000 tr/mn avec affichage numérique.
- Avec deux vis à billes à roulement à billes sur les trois axes et trois puissants moteurs pas à pas
- pour l'entraînement de la table transversale et de la tête de fraisage.
- Grandes courses: Axe des X: env. 290 mm, axe des Y: env. 100 mm, axe des Z: env. 200 mm.
- Colonne robuste avec guide en queue d'aronde.
- Comprend un logiciel facile à utiliser. Fonctionne sous WINDOWS® (voir description ci-dessous).
Construction mécanique en grande partie identique à celle de la fraiseuse de précision FF 500/BL: Pied en fonte d'acier amortissant les vibrations. Colonne robuste avec guide en queue d'aronde. La tête de fraisage pivote de 90° vers la droite et vers la gauche. Avance de fourreau de broche (30 mm) par levier de perçage avec bague graduée (1 trait = 1 mm) Fixation de l'outil au moyen de mandrins de serrage.
Complet avec unité de commande CNC, logiciel de programmation CNC, tous les câbles de raccordement, un mandrin de serrage multigamme de type ER 20 (EIN 6499-B) 6 - 8 - 10 et 12 mm, ainsi que des instructions détaillées.
NO 24 360
- Moteur sans balais à commande complexe pour un couple élevé même dans la plage de vitesse inférieure.
- Afficheur numérique à 4 chiffres pour les vitesses spécifiques au matériau.
- Tête de fraisage avec socle en alu pivotable à 90° à droite ou à gauche (avec graduation).
- Table fraisée plan en acier (400 x 125 mm) avec 3 gorges en T.
- Moteur pas à pas pour l'axe des Y (course env. 100 mm).
- Moteur pas à pas pour l'axe des X (course env. 290 mm).
- Colonne robuste avec guide en queue d'aronde.
- Moteur pas à pas pour l'axe des Y (course env. 200 mm).
Remarque:
Puisque la structure mécanique de la FF 500/BL-CNC est presque identique à celle de la FF 500/BL, les accessoires système disponibles pour cette fraiseuse de précision peuvent également être utilisés sans restriction pour la FF 500/BL-CNC. Cela inclut bien entendu aussi le diviseur universel UT 400/CNC pour le 4ème axe!
Logiciel PROXXON CAD/CAM pour le logiciel WINDOWS®
Logiciels et matériel en bref:
Le logiciel est parfaitement adapté à la machine pour fournir des résultats de travail optimaux. Les moteurs pas à pas sont commandés par l'unité de commande CNC, qui est connectée à votre ordinateur via l'interface RS 232 (au besoin par un adaptateur USB).
De puissants microprocesseurs et des amplificateurs de puissance largement dimensionnés garantissent un fonctionnement puissant et précis des moteurs dans toutes les situations. Deux relais librement configurables dans l'unité de commande permettent de commander d'autres fonctions, par ex. l'allumage d'un projecteur de travail. Livré complet avec câbles de raccordement avec connecteurs appropriés.
Création facile de la géométrie de la pièce à usiner
Lorsque vous démarrez le programme, la fenêtre CAO apparaît à l'écran. Le contour de la pièce à usiner est créé dans l'environnement familier de WINDOWS®. Des utilitaires complets facilitent le fonctionnement du programme, qui permet la saisie de coordonnées (absolues et relatives) en plus de l'utilisation de la souris. Les données technologiques sont affectées à chaque élément de dessin. Différentes vitesses d'usinage et des changements d'outils manuels sont possibles, par exemple. L'importation de fichiers dxf est également prise en charge.
Génération automatique des données de FAO
Le dessin fini de la pièce est converti par un clic de souris en un jeu d'instructions (DIN/ISO 66025) pour la machine. Cela permet de lancer le traitement. Vous pouvez également éditer ou exporter le jeu de commandes manuellement. Inversement, le système vous permet également d'importer ou d'écrire des enregistrements de données vous-même.
La dernière mise à jour pour téléchargerSimulation CNC possible
Le déplacement de l'outil peut être simulé dans la fenêtre graphique. Des erreurs de programmation seront ainsi détectées.
Travail manuel possible
Les moteurs pas à pas des machines CNC prennent en charge la fonction des volants. Néanmoins, le travail manuel reste possible : L'outil peut également être déplacé manuellement à l'aide des touches de déplacement du curseur.
Installation du logiciel
Le logiciel PC est fourni sur CD-ROM et fonctionne sous tous les systèmes d'exploitation courants WINDOWS®, par exemple XP, Vista ou WINDOWS® 7. L'installation se fait de la même manière qu'avec WINDOWS®.
Remarque:
Le PC ou l'ordinateur portable ne font pas partie du périmètre de livraison. Configuration matérielle minimale requise : Processeur Pentium avec fréquence d'horloge de 400 MHz (ou comparable), carte graphique de haute qualité (64 Mo de RAM) et au moins 40 Mo d'espace libre sur le disque dur.

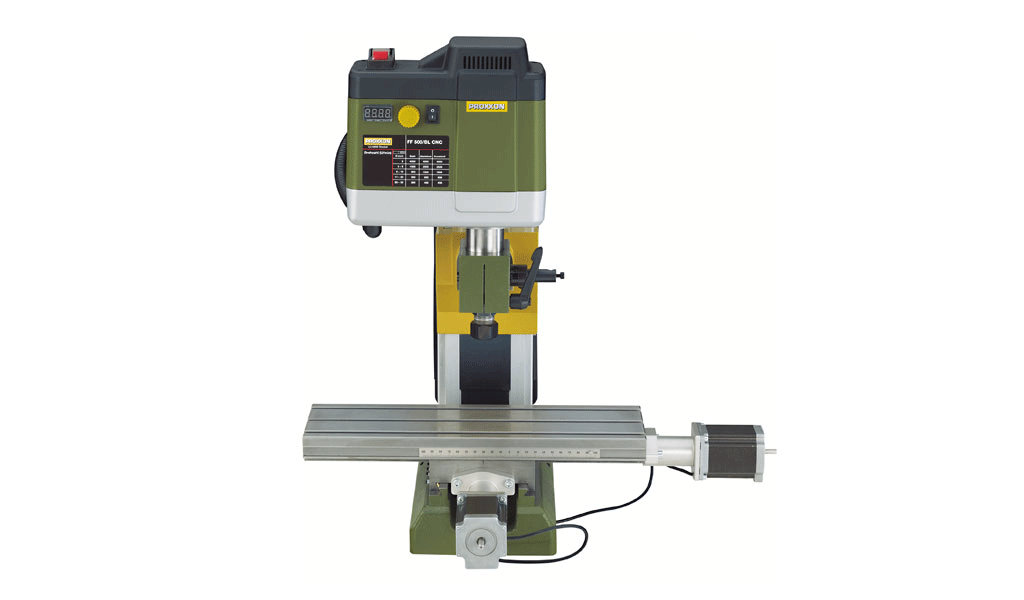

Fraise de précision FF 500/BL-CNC-ready
Sans unité de commande et sans logiciel. La connexion se fait par 3 prises standard (type SUB-D 9 POL).
Doubles roulements à billes sur les trois axes et trois puissants moteurs pas à pas. Grandes courses: axe X. 290 mm, axe Y. 100 mm, axe Z. 200 mm. La conception mécanique est presque identique à celui de la fraiseuse de précision FF 500/BL.
NO 24 364
Accessoires pour la fraise de précision FF 500/BL-CNC-ready
Sans unité de commande et sans logiciel. La connexion se fait par 3 prises standard (type SUB-D 9 POL).
Doubles roulements à billes sur les trois axes et trois puissants moteurs pas à pas. Grandes courses: axe X. 290 mm, axe Y. 100 mm, axe Z. 200 mm. La conception mécanique est presque identique à celui de la fraiseuse de précision FF 500/BL.
NO 24 364
Accessoires pour la fraise de précision FF 500/BL-CNC-ready
Diviseur universel UT 400/CNC Le quatrième axe pour la fraise de précision PROXXON FF 500/BL-CNC. Pour un usinage 3D parfait ! Pour la production de pièces individuelles et de petites séries. Pour la production de graduations, d'engrenages et de profilés (même irréguliers). Toutes les positions angulaires peuvent être approchées par ordinateur. Construction horizontale et verticale sans problème. Puissant moteur pas à pas (2,0 A) entraîné par courroie dentée et engrenage à vis sans jeu réglable. Le rapport de réduction élevé (40:1) fournit un couple énorme. Convient pour la broche d'entraînement avec alésage de 14 mm et bride pour contre-plateau, ainsi qu'à tous les mandrins du système de tours PD 400. Plus petit incrément de 0,003°. Détection de la position de référence par barrage photoélectrique.
Le mandrin de serrage et la pièce à usiner ne sont pas inclus dans la livraison.
NO 24 423
Bac de récupération de copeaux pour fraiseuses PROXXON En tôle d'acier de 1,5 mm d'épaisseur, revêtement par pulvérisation. Stabilité à travers les trous pour fixation sur la surface (la cuve reste étanche à cause de l'utilisation de buses en acier). L 700 mm, l 420 mm, H 40 mm.
La fraise ne fait pas partie de la livraison.
NO 24 322
Mandrin à couronne dentée 10 mm, avec queue
Qualité industrielle. Queue de 10 mm pour le montage dans la pince de 10 mm. Livré avec une clé de mandrin.
NO 24 110
Pinces de serrage type ER 20 (DIN 6499-B)
Pour la FF 500/BL, mais aussi pour les anciens modèles PF 400 (à partir du n° de production 401-10910) et FF 500 (à partir du n° de production 5648). Concentricité et nombres d'utilisations élevés. Le diamètre nominal peut être réduit à 0,5 mm (les dimensions intermédiaires ne sont pas nécessaires). D = 21 mm, L = 31,5 mm. Une pince de serrage de chaque en 2,5 - 3 - 3,5 - 4 et 5 mm. Livré dans une boite en bois avec couvercle coulissant.
NO 24 253
Brides étagées de serrage, en acier fraisé A chaque fois 2 blocs étagés et 2 pattes. Avec des coulisseaux et des vis correspondantes pour rainures en T pour la norme MICROMOT (12 x 6 x 5 mm). Dans une boîte en bois avec couvercle coulissant.
NO 24 256 pour des pièces jusqu'à 20 mm d'épaisseur
NO 24 257 pour des pièces jusqu'à 35 mm d'épaisseur
Étau-machine PM 60
Largueur des mors 60 mm. Ouverture 42 mm. Longueur totale 100 mm.
NO 24 255
Adaptateur MICROMO
Pour l'utilisation avec des périphériques MICROMOT à rotation élevée. Compatible avec les fraiseuse FF 500/BL et FF 500/BL-CNC. L'adaptateur sera changé en quelques étapes par le dispositif de fraisage standard. Tous les appareils de la série MICROMOT 50, meuleuse perceuse FBS 240/E et meuleuse perceuse industrielle IBS/E peuvent maintenant être fixé grâce à notre collet 20mm. En particulier pour des travaux où une vitesse élevées est requises par des petites fraiseuses (Exemple: Fraisage de cartes électroniques). Aussi pour le perçage de précision. Complet avec vis de montage.
La meuleuse-perceuse industrielle IBS/E ne fait pas partie de la livraison.
NO 24 346
Prismes de précision
Pour le serrage de différentes pièces. En acier durci, rectifié par paire. Différents segments de prisme avec un angle de 90°. Taille 50 x 30 x 30 mm. Anse de serrage robuste avec vis à garrot pour la fixation de la pièce. Livré dans un coffret en bois à couvercle coulissant.
NO 24 2622 pièces
Jeu de mèches à centrer, 3 pièces
En acier HSS. DIN 333 (Forme A). 60°. Jeu complet avec 3 mèches de 2 - 2,5 et 3,15 mm.
NO 24 630
Jeu de fraises droites (2 à 5 mm)
Toutes les fraises à axe cylindrique de 6 mm: 1 pièce de 2, 3, 4 et 5 mm. 2 tailles, selon DIN 327. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 610
Jeu de fraises droites (6 à 10 mm)
Une pièce de 6, 7, 8 et 10 mm. 4 tailles, selon DIN 844. Axes de 6 et 10 mm. En HSS-Co5. Dans une boîte en bois avec couvercle coulissant.
NO 24 620
Jeu de jauges
Diamètres de serrage et de contact meulés. Pour le mesurage de bords et de surfaces. Dim. 6 x 6 x 50 mm pour travaux courants. 6 x 5 x 75 pour bords creux et percés. Dans une boîte en bois avec couvercle coulissant.
NO 24 434
Cales parallèles - jeu de 14 pièces
Polis par paires. Pour des travaux d'installation sur les appareils de perçage, de tournage et de fraisage. En acier fortement allié et durci (58 - 62 HRC). Précision parallèle 0,002 mm. Par 2 pièces de 8 x 10, 15, 20, 25, 30, 35 et 40 mm. Longueur 100 mm. Livré dans un coffret en bois.
NO 24 266

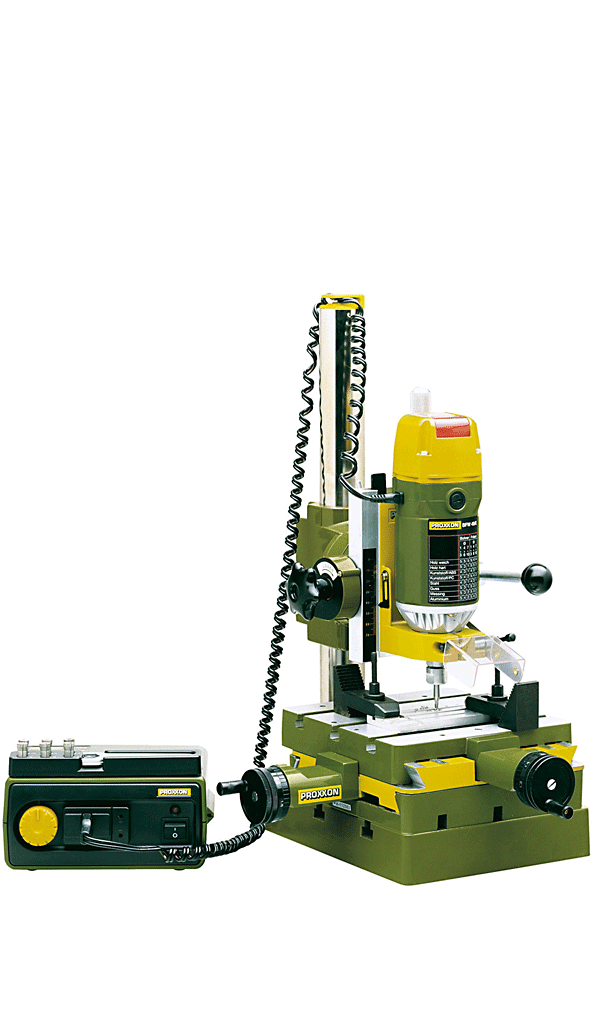

Fraiseuse motorisée BFW 40/E avec module de régulation de 900 à 6.000 tr/mn.
Un centre d'usinage complet! Axe monté sur trois roulements à billes (sans engrenage). Tête de boîtier en fonte d'aluminium avec col de 43 mm (norme européenne). Grand interrupteur pratique à fonction d'arrêt d'urgence. Le tableau clair facilite la sélection du régime approprié pour le perçage et fraisage de différents matériaux.
Autres données techniques: 230 V avec régulation électronique à onde pleine. Courant secondaire 40 V DC. Puissance maximale absorbée 250 W. Régime réglable progressivement de 900 à 6.000 tr/mn. Poids 4,2 kg. Livré avec pinces de serrage en 2,35 - 3 - 3,2 - 4 - 5 et 6 mm et 2 clés de serrage.
NO 20 165
Remarque:
Le support de perçage et de fraisage BFB 2000 et la table croisée KT 150 ne font pas parties de la livraison.
Un centre d'usinage complet! Axe monté sur trois roulements à billes (sans engrenage). Tête de boîtier en fonte d'aluminium avec col de 43 mm (norme européenne). Grand interrupteur pratique à fonction d'arrêt d'urgence. Le tableau clair facilite la sélection du régime approprié pour le perçage et fraisage de différents matériaux.
Autres données techniques: 230 V avec régulation électronique à onde pleine. Courant secondaire 40 V DC. Puissance maximale absorbée 250 W. Régime réglable progressivement de 900 à 6.000 tr/mn. Poids 4,2 kg. Livré avec pinces de serrage en 2,35 - 3 - 3,2 - 4 - 5 et 6 mm et 2 clés de serrage.
NO 20 165
Remarque:
Le support de perçage et de fraisage BFB 2000 et la table croisée KT 150 ne font pas parties de la livraison.

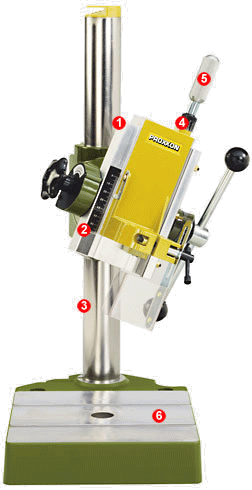

Support de perçage et de fraisage BFB 2000. Pour perceuses standard à col de 43 mm.
Tête inclinable jusqu'à 90°, permettant de nombreuses possibilités d'utilisation: Perçage oblique, fraisage varié sans fraises spéciales et fraisage de trous obliques. Commutable en réglage fin de la tête de fraisage. Butée et échelle graduée de profondeur. Avance par crémaillère à forte démultiplication pour le perçage sans grand déploiement de force. Colonne de perçage de 45 mm, hauteur 500 mm. Portée 140 mm (de l'extérieur de la colonne jusqu'au centre de l'outil). Course 65 mm. Tablette massive, fraisée à plat, surface utile de 200 x 200 mm et 2 rainures continues en T selon la norme MICROMOT (12 x 6 x 5 mm). Simple serrage de toutes les perceuses disponibles sur le marché avec collet de 43 mm. Poids env 6,5 kg.
NO 20 000
- Glissière fraisée réglable en queue d'aronde.
- Graduation bien lisible.
- Colonne de perçage de 45 mm, hauteur 500 mm.
- Position 0 réglable pour avance fine.
- Commutable sur réglage fin avec axe fileté.
- Table stable, fraisée à plat, avec 2 rainures en T selon selon la norme MICROMOT (12 x 6 x 5 mm).

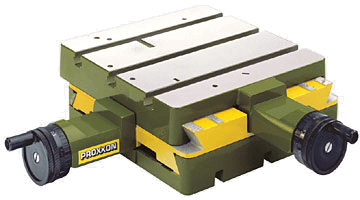

Table croisée KT 150 en fonte d'aluminium coulée sous pression.
Rainures fraisées de précision en queue d'aronde, convenant à merveille au travail de l'acier. Pour le rainurage, fraisage acier, métaux non ferreux, plastique et bois. Chaque voie avec dispositif de fixation. Guides de jeu réajustable. Réglage par 2 manettes repositionnable sur 0. 1 tour = 2 mm d'avance. 1 graduation = 0,05 mm d'avance. Plan de travail fraisé à plat. Trois rainures continues en T selon la norme MICROMOT (12 x 6 x 5 mm). Une butée avec les tolérances prescrites (aussi pour 45°), les vis de fixation et les écrous sont inclus. Plan de travail 200 x 200 mm. Course max 150 x 150 mm. Hauteur 75 mm. Poids 4,9 kg. Les brides Illustrées sur le côté droit ne sont pas incluses.
NO 20 150

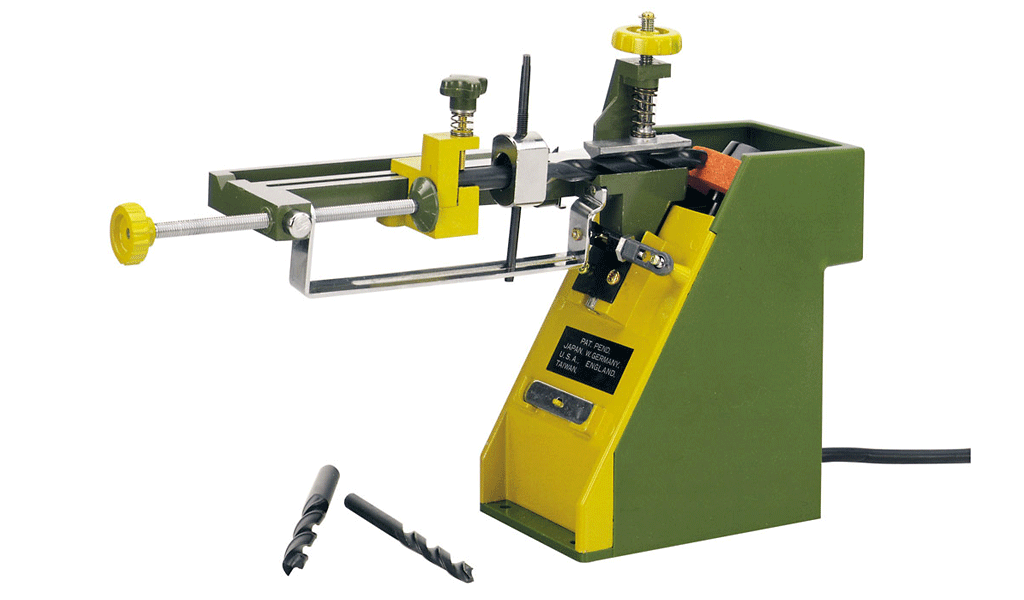

Aiguiseur de fôrets BSG 220
L'aiguisage se fait par pivotement du bras dans le prisme.
Lors de ce mouvement, le bras pivote aussi sur lui-même. On obtient ainsi la dépouille nécessaire. Une molette permet un réglage rapide. Le dispositif de décrassage intégré nettoie la meule par simple pression sur le bouton.
Autres données techniques: 230 V. 85 W. Disque en corindon (50 x 13 mm). Boîtier à socle de fixation sur établi. Poids 1,7 kg. Livré avec disque de rechange et notice d'utilisation.
NO 21 200
Remarque:
Le maniement de l'aiguiseur de forets BSG 220 est relativement facile. Il permet aussi à des utilisateurs inexpérimentés d'aiguiser des forets selon la norme DIN. Il est néanmoins absolument indispensable de lire d'abord attentivement la notice d'utilisation fournie. Un essai effectué de premier abord (sans avoir lu la notice) ne donne en effet que rarement des résultats d'aiguisage satisfaisants.
Décrasser la meule.
L'aiguisage se fait par pivotement du bras dans le prisme.
Lors de ce mouvement, le bras pivote aussi sur lui-même. On obtient ainsi la dépouille nécessaire. Une molette permet un réglage rapide. Le dispositif de décrassage intégré nettoie la meule par simple pression sur le bouton.
Autres données techniques: 230 V. 85 W. Disque en corindon (50 x 13 mm). Boîtier à socle de fixation sur établi. Poids 1,7 kg. Livré avec disque de rechange et notice d'utilisation.
NO 21 200
Remarque:
Le maniement de l'aiguiseur de forets BSG 220 est relativement facile. Il permet aussi à des utilisateurs inexpérimentés d'aiguiser des forets selon la norme DIN. Il est néanmoins absolument indispensable de lire d'abord attentivement la notice d'utilisation fournie. Un essai effectué de premier abord (sans avoir lu la notice) ne donne en effet que rarement des résultats d'aiguisage satisfaisants.
Décrasser la meule.
